鑄衡廠家生產的這款力矩扳手標定儀是一款用于校驗各種扭矩扳手的測試儀器，硬件擴充性強，軟件平臺靈活。由高精度扭矩傳感器和受力支架等共同組成。其測試精確、性能穩定、功能豐富、操作簡便。該款力矩扳手標定儀是一款性價比很高的測試儀器，已廣泛應用于電力、輕工、機械、發動機、內燃機、電動車、摩托車、汽車、船舶、飛機等制造行業和計量檢測部門。

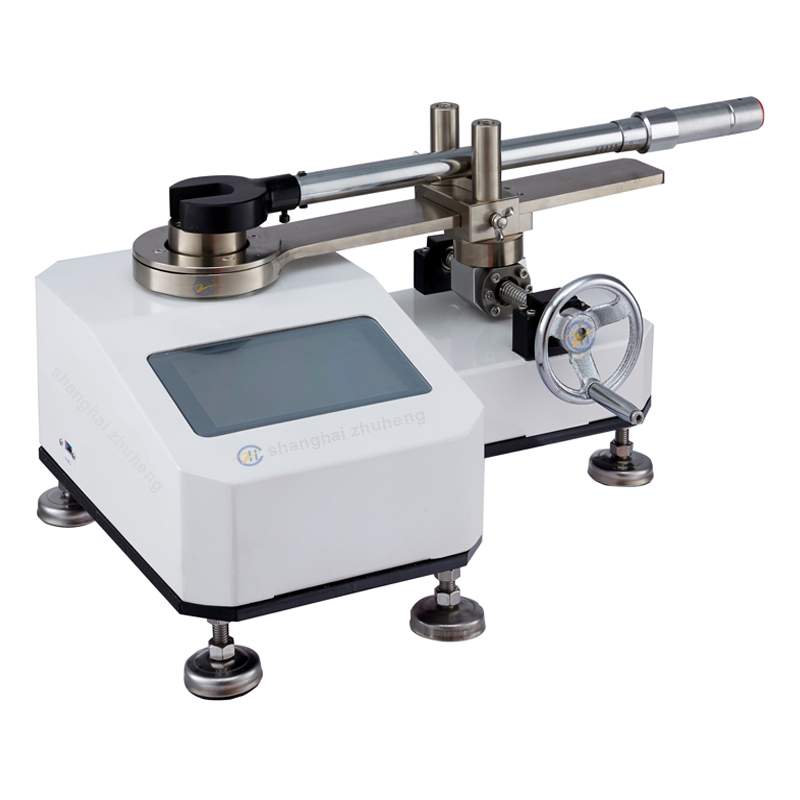

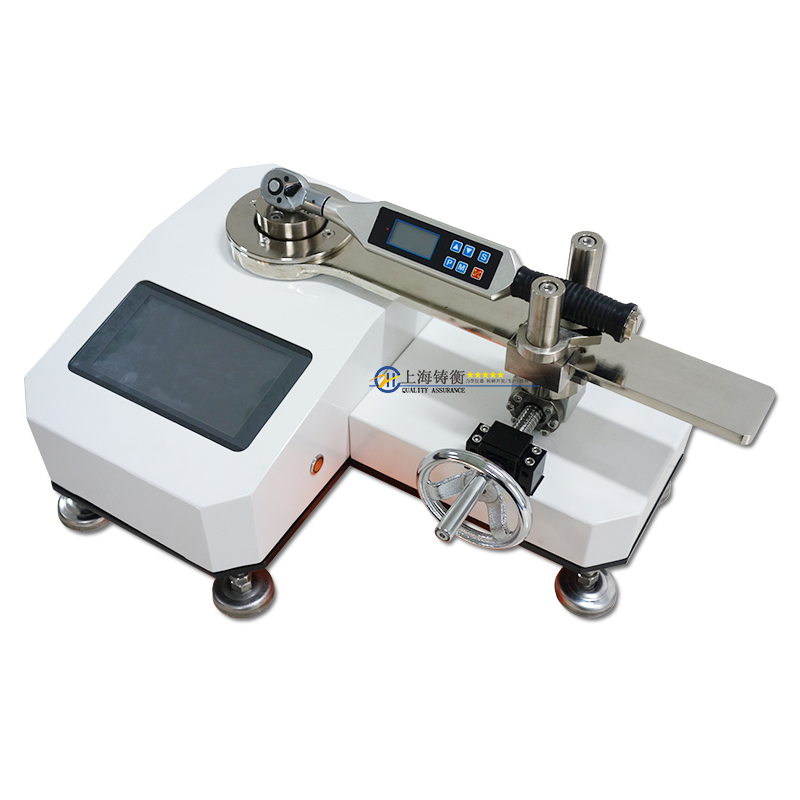

力矩扳手標定儀圖片




二、力矩扳手標定儀用途

力矩扳手標定儀是檢定扭矩扳子專用設備，主要用于檢測各種定力式扭力扳手，數顯式扭力扳手、預置式扭力扳手、扭力起子、螺絲刀和各種涉及擰緊力的儀器和產品

三、力矩扳手標定儀功能特點

1、 高精度、高分辨率、采樣速度快、全屏顯示。

2、采用高精度扭矩傳感器，具有扭矩方向提醒。

3、7寸觸摸屏顯示，峰值保持功能。

4、四種單位互相轉換，可供選擇（N·m、kgf·cm、lbf·in、lbf·ft）。

5、實時、峰值兩種模式可隨意切換。

6、實時顯示，表盤顯示，曲線顯示。

7、實時顯示時間，日期。

8、設置上下限，超量程提醒。

9、可以存儲峰值數據，里面存儲的數據可以進行查看，也可以用U盤導出來。

10、中英文界面顯示，可以根據需求自由切換。

11、可以根據扭力扳手設定對應的編號。

四、力矩扳手標定儀規格參數

五、力矩扳手標定儀液晶觸摸屏顯示界面圖：

1、中英文切換

2、主界面顯示：

3、曲線和指針顯示界面：

4、數據存儲界面

1、 功能按鍵

a、單位鍵，當前單位不能滿足測試要求時，可對著單位位置單擊一次，依次顯示單位

（N·m、kgf·cm、lbf·in、lbf·ft），可輪流切換。

b、峰值鍵，默認狀態下為實時值，若需要峰值可單擊峰值，實時和峰值可輪流切換。

c、置零鍵，在實時值狀態下按此鍵可回歸零位。

d、切換鍵，按此鍵進入表盤、曲線顯示界面。

e、存儲鍵，可以對當前數值進行儲存，通過查看鍵可以查詢所存儲數據。

          F、菜單鍵，進入菜單鍵，可以對設備進行標定調試（非技術人員不能隨便進入）

  2、電源接口：連接電源使用儀器（本儀器直接插220V電源使用）。

3、承力四方孔：與被檢物的四方測頭連接。

  4、被檢物：如表盤扭力扳手、預置式扭力扳手等。

  5、手輪：旋動手輪即可進行檢測。

六、100N.m扳手檢定儀部件組成

1- 傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；

2- 顯示器：觸摸屏顯示窗可設置和顯示扭力值等；

3- 水平受力桿；

4- 螺桿；

5- 高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能會導致測量誤差； 左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；

6- 驅動手輪：給被測扭矩扳手正反向加載或卸載；

七、實驗室扭矩扳手檢定儀工作環境

1、操作溫度：-10℃~40℃。

2、操作濕度：≤90%RH、。

3、周圍無震動源和無腐蝕性環境。

八、100N.m扳手檢定儀操作步驟

1、插好電源連接線，放入承力四方孔。

2、打開硬開關。

3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。

4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。

5、搖動手輪，開始檢測。

6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下就切換一個單位。

九、100N.m扳手檢定儀承力四方孔尺寸

     不能隨意碰撞承力四方孔，以免造成破壞。下面是承力四方孔的平面圖：

 十、100N.m扳手檢定儀注意事項、保養及維修

1、請勿超負荷測試扭矩，一定要在扭矩測試儀的測試范圍內測試扭矩，否則會損壞儀器，更有可能會造成危險。

2、請勿用重物、利器等尖銳物體敲擊、刮劃顯示屏。

3、請勿在水、油或其他液體濺到的地方使用扭矩測試儀，要將扭矩測試儀存放于陰涼、干燥和沒有振動之處。

4、請勿打開顯示屏后面的蓋子，更不能調校里面的微調電阻。

5、請勿松動扭矩測試頭內的固定螺絲。

6、將電源航空插頭完全插入插座后再使用，插頭松動可能會引起短路而導致電擊或火災。
